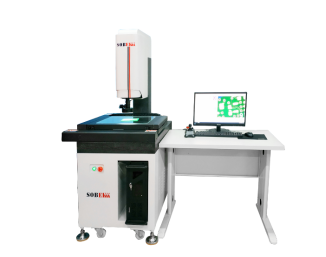

全自动影像测量仪-二元测量仪设备

 1、技术参数：

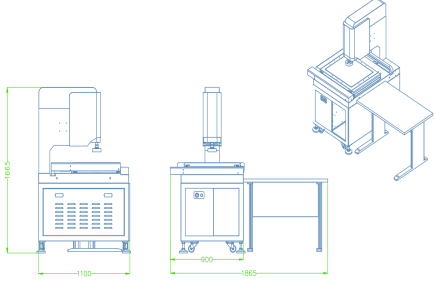

1.1、外部尺寸：L*W*H 900 x 1100 x 1700mm；

1.2、测量行程： 500 x 400 x 200mm；

1.3、重量：800kg；

1.4、承重：30kg；

1.5、测量精确度（μm）： X、Y 2.5+L/200； Z轴测量精度 5.0+L/200

1.6、机台重复性：3μm；

1.7、XYZ轴移动速度：X Y≥200mm/s，Z≥100mm/s；

1.8、玻璃台尺寸：550*450mm （可选项）

1.9、机台底座及立柱：，00 级济南花岗石；

1.10、光源：表面光：可程式4环8区LED冷光源，独立操控；(平角光源)

            轮廓光：256级亮度可调； （LED球积垂直光源，优于LED灯珠光源）

1.11、光学镜头：自动变倍镜筒（带激光指示器），1：6.5变倍比

光学放大倍率：0.7～4.5×；影像放大倍率：44.96～258.63X；

1.12、图像传感器CCD：海康 高清130万像素彩色数字工业摄像机+1TV摄影目镜；

1.13、光栅传感器：台湾进口0.001mm光栅尺；

1.14、丝杠：台湾TBI高精密研磨级滚珠丝杠；

1.15、导轨：台湾HIWIN高精密直线导轨；

1.16、轴承：日本原装NSK品牌；

1.17、运动控制系统：三轴全自动控制，全闭环控制器；

1.18、驱动器：“INOVANCE”伺服驱动器；定位精度0.002mm

1.19、电机：“INOVANCE”伺服驱电机；

1.20、摇杆：三轴操纵摇杆；

1.21、网络：千兆独立网卡(用于接入内部网络实施数据共享）；

1.22、量测软件：InSpec软件具有自主知识产权的软件；终升免费升级

1.23、光学标定片：小玻璃片像素校正块；

1.24、工控机：工控机Intel I5，8G，240G固态硬盘，2*PCI-e，21.5显示器；Win10 64位中文操作系统

2、软件功能描述：

2.1、测量对象

   LCD、FPC、PCB、线路板、菲林、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线  端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）、打孔文件等；

2.2、测量元素

   长度、宽度、高度、点距、线距、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角、面积、轮廓度、平面度等；

2.3、测量功能

自动测量功能：鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧;

2.4、自动CNC：可以进行全自动测量多个物体的固定位置尺寸；

可导入DXF文件进行快速编程检测；测量数据可导出至Word、Excel、AutoCAD；

2.5、辅助对焦：帮助找到最清晰时候的Z位置（辅助调焦提高测量精度）；

2.6、图片输出：测量结果可以图片的格式输出（相当于数码相机功能）；

2.7、形位公差：圆度，直线度，平行度，垂直度，同心度；

2.8、设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示;

2.9、轮廓跟踪：通过软件自动计算出工件的轮廓并显示出来 （清晰显示测量位置）；

2.10、标注功能：半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注；

2.11、命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要；

2.12、地图测量：可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作（合成大图片）；

2.13、SPC分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图等；

3、仪器优势描述：

3.1、软件使用权限设定，具有管理员设定参数权限设定，程序编辑权限设定；

3.2、运行程序时提示输入产品编号、型号、编号等信息后方可运行测量，（需输入信息名称可修改）或接扫码枪进行扫码测量；

3.4、软件具有测量异常错误提示及严重超差暂停功能，异常记录功能；

3.5、机台采用伺服电机，定位精度可达0.002mm；

3.6、机台光栅尺分辨率0.001mm，精度可达2.5+L/200mm；

3.7、机台配备双急停装置、电源配置空开断电箱、XYZ光栅防撞装置;

3.8、程序自动编程、程序倍率自动切换，优于普通手动变倍镜筒;
