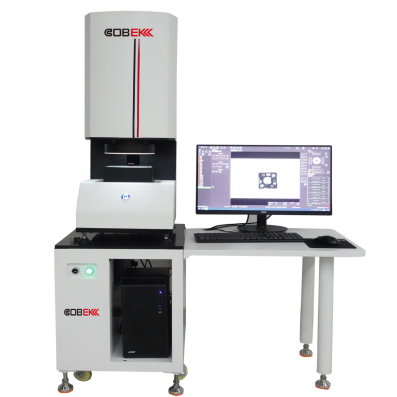

设备名称：光学影像测量仪（闪测QM系列）

设备型号：COBEK-QM60

一键闪测仪技术规格书

COBEK-QM系列一键式光学测量设备

COBEK-QM series one - button optical measuring equipment

专为生产车间精细特征的大批量小零件而设计的一键式光学测量系统

1、设备原理：

COBEK-QM光学闪测仪是体积小巧的一键式光学测量系统，包括设备主机、多元化光源、成像远心光学镜筒、千万级高清摄像数字相机、多种几何运算计量测量软件、专用计算机及安装机架电脑桌组成。是光学非接触测量技术的高级阶段，具有高度智能化与自动化特点，系统都具有大视场光学元件、高分辨率相机和创新设计的照明，创建出一个完整的光学系统。相机，光学，照明和平台的近乎完美匹配和调整，获得了上佳性能。可将测量过程的路径，对焦、选点、功能切换、人工修正、灯光匹配等操作过程自学并记忆，从而使操作人员从疲劳的精确目视对位，频繁选点、重复走位、功能切换等单调操作和日益繁重的待测任务中解脱出来，成百倍地提高工件批测效率,满足工业抽检与大批量检测需要。

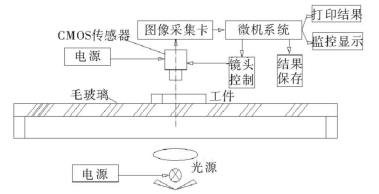

2、系统原理图：

3、设备功能：

   可以对所有几何元素进行测量和评定：包括点、线、面、圆、球、槽、椭圆、多边形等，能够对各种形位公差评定：包括直线度、同心度、位置度、轮廓度等特性，

   测量软件的操作界面和CCD影像界面均为在一个界面显示，切换方便，操作灵活，具有中文版软件，输出报告具有word、excel、txt、PDF的格式；具备DXF/DWG等多种格式的CAD的导入功能，同时支持图形文本输出及定制化的Excel报告；

    一键式光学测量系统，核心结构是自动升降聚焦系统，搭配无限远心光学系统镜筒和千万级工业数字相机、具有65毫米 x 43毫米测量区域的固定载物台系统。在进行检测产品时，首先将需要检测的工件置于光学测量系统的工作台面上，自动调出需要检测产品的检测程序，通过对图像进行连续处理，完成检测需求，获得极高的检测速度。

1、将零件平放在设备台面，外形规则的零件可直接平放，如外形不平整的物料则需借助工装进行平放，如半圆底座需借助V形块进行摆放。其余也可用橡皮泥进行临时固定或设计冶具摆放

2、无需移动平台即可提供更大的测量区域，非常适合具有精细特征的大批量小零件。

3、自动测量单个零件、多个零件 、生成高精度影像进行轮廓分析

4、可完成多图层一键测量。
