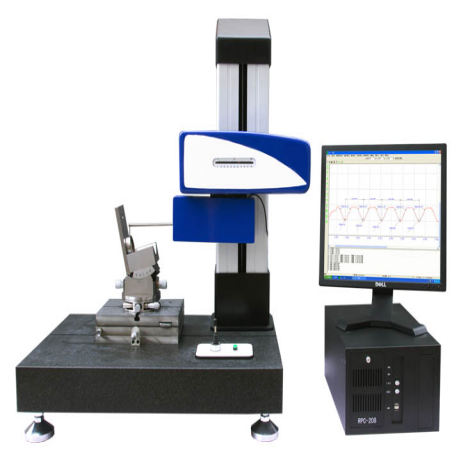

轮廓仪
1. 设备的主要功能
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
2. 设备的主要技术参数
测量范围 | X方向 | 100mm |
Z1（传感器） | 30mm | |
Z轴 （立柱） | 400mm | |
最小内孔 | 30mm (换小测针可测更小内径) | |
测量精度 | X方向（L=X轴移动导轨距离） | ±（1.5+2L/100）μm |
Z方向（H=Z轴方向测量高度） | ±（1.8+3H/100）μm | |
传感器 | 类型 | 光栅传感器 |
分辨率 | 0.1μm | |
产地 | 进口 (美国microe) | |
X轴 | 直线度 | 1.2μm /100mm |
分辨率 | 0.1μm | |
产地 | 进口 (美国microe) | |
爬坡角度 | 上升77度 下降88度 | |
测量速度（轮廓） | 0.02mm至4.0mm/s（自定义） | |
测量方式 | 传感器移动 | |
工作压力 | 0.35～0.43Mpa | |
气源压力 | 0.45～0.80Mpa | |
气源流量 | ≥0.2 m³/min | |
电源 | AC 220V±10% 50Hz | |
环境要求 | 温度：10～30℃；相对湿度：＜85% | |
3. 仪器测量原理
该仪器为直角坐标测量法，触针接触式。机械部份采用精密气浮直线运动导轨，建立X坐标的精密测量基准，Z坐标由光栅传感器构成，测量各种精密机械零件的素线形状。由于基准直线运动采用精密气浮导轨，移动精度高、稳定性好、寿命长、而且运动灵活性好、直线性好。运动距离采用进口光栅尺计量，X轴的尺寸坐标精确,数据采集及数据处理采用工业计算机，测试精度高、功能多，方便打印和存档，为用户带来很大的方便。
4. 设备主要配置
机械部分 | 大理石工作台面 | |
气浮导轨系统 | ||
电动方立柱系统 | ||
传感器系统(美国microe) | ||
进口光栅尺系统(美国microe) | ||
调整工作台 | 水平调整系统 | |
回转及角度调试系统 | ||
平口装夹系统 | ||
校正标准件一套 | ||
测针与测杆 | Φ3*21mm 斜测针 2根 | |
Φ6*120mm 测杆 1根 | ||
空气过滤系统 | ||
电器部分 | 电器控制系统(或不低于此配置) | |
工业控制计算机 | 工控主板 NORCO970 | |
工控底板 NORCO PBP-14P4 | ||
CPU E5500 | ||
金士顿 4G 三代 | ||
硬盘SATA 1TB | ||
21″普屏液晶 | ||
基于win XP系统下MMD测量软件 | ||
HP喷墨打印机 | ||
