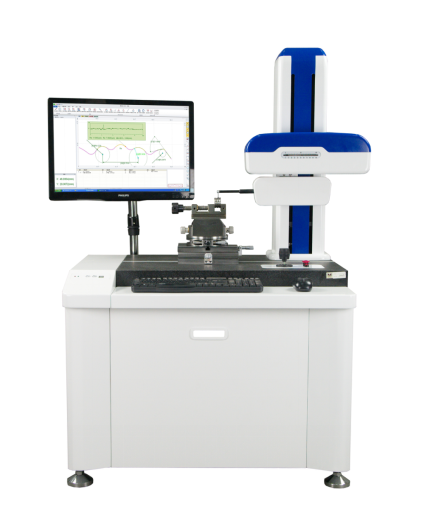

粗糙度轮廓仪

1. 设备的主要特点：

1.1、轮廓粗糙度一体化，实现一次测量，轮廓、粗糙度同时分析

1.2、粗糙度测量传感器选用进口光栅传感器，具有较大的测量量程

1.3、一次测量，可分析工件不同区域粗糙度，提高测量效率

2.1、轮廓测量功能：

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧轮廓度

辅助生成：包含辅助点、辅助线、辅助圆

粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO

波纹度分析：Pt，wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq

2. 设备的技术参数：

3. 设备测量原理:

仪器为直角坐标测量法，触针接触式。机械部份采用精密气浮直线运动导轨，建立X坐标的精密测量基准，Z坐标由进口光栅传感器构成，可以测量各种精密机械零件的素线形状。本仪器由于基准直线运动采用精密气浮导轨，移动精度高、稳定性好、寿命长、运动灵活性好、直线性好、操作方便。运动距离采用进口光栅尺计量，X轴的尺寸坐标精确,数据采集及数据处理采用计算机，测试精度高、功能多，方便打印和存档，为用户带来很大的方便。

4. 设备主要配置:
