一键式卧式光学测量设备

专为轴类零件而设计紧凑型一键式大视场卧式光学测量机

一、设备原理及功能

1、设备原理：

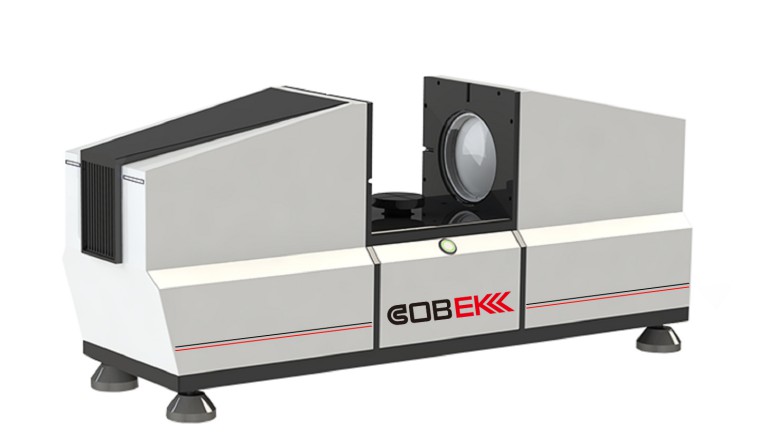

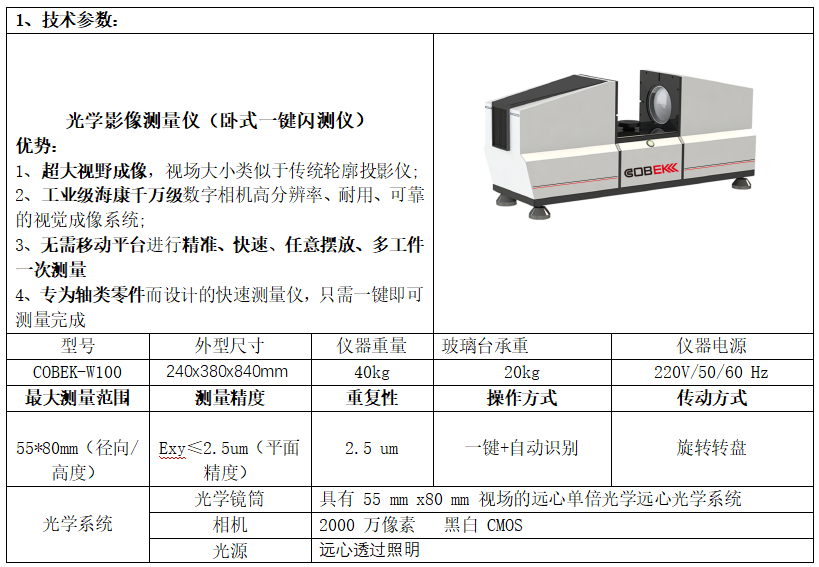

COBEK-QW卧式光学闪测仪是体积小巧的一键式光学测量系统，包括设备主机、多元化光源、成像远心光学镜筒、千万级高清摄像数字相机、多种几何运算计量测量软件、专用计算机及安装机架电脑桌组成。是光学非接触测量技术的高级阶段，具有高度智能化与自动化特点，系统都具有大视场光学元件、高分辨率相机和创新设计的照明，创建出一个完整的光学系统。相机，光学，照明和平台的近乎完美匹配和调整，获得了上佳性能。可将测量过程的路径，对焦、选点、功能切换、人工修正、灯光匹配等操作过程自学并记忆，从而使操作人员从疲劳的精确目视对位，频繁选点、重复走位、功能切换等单调操作和日益繁重的待测任务中解脱出来，成百倍地提高工件批测效率,满足工业抽检与大批量检测需要。

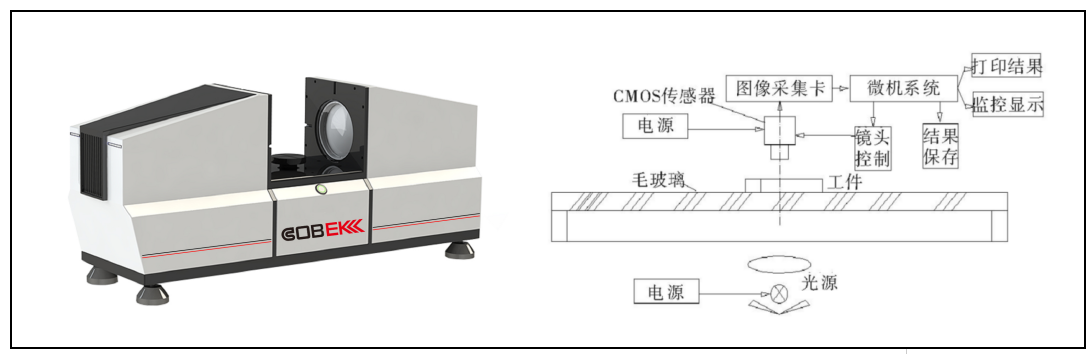

2、系统原理图：

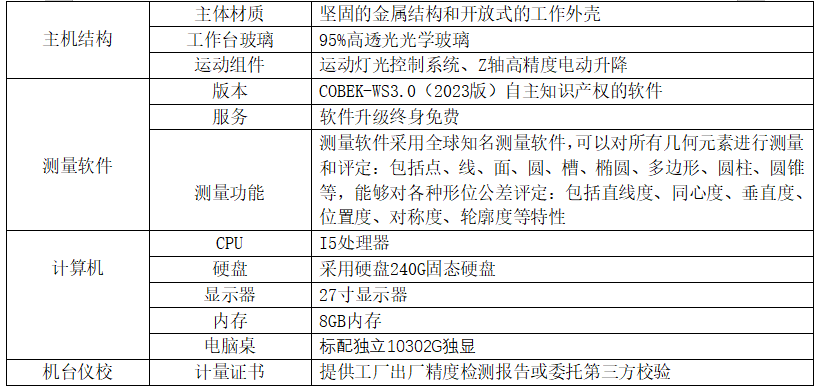

3、设备功能：

   主要对轴类产品的几何元素进行测量和评定，如圆柱型产品、轴类产品进行快速测量。

   测量软件的操作界面和CCD影像界面均为在一个界面显示，切换方便，操作灵活，具有中文版软件，输出报告具有word、excel、txt、PDF的格式；同时支持图形文本输出及定制化的Excel报告；

二、设备操作流程

    一键式光学测量系统，核心结构是卧式远心光学系统，搭配无限远心光学系统镜筒和千万级工业数字相机、具有55毫米 x 80毫米测量区域的固定载物台系统。在进行检测产品时，首先将需要检测的工件置于光学测量系统的工作台面上，自动调出需要检测产品的检测程序，通过对图像进行连续处理，完成检测需求，获得极高的检测速度。

1、将零件平放在设备台面，外形规则的零件可直接平放，如外形不平整的物料则需借助工装进行平放，其余也可用橡皮泥进行临时固定或设计冶具摆放

2、无需移动平台即可提供更大的测量区域，非常适合轴类特征的大批量小零件。

3、自动测量单个零件、多个零件 ，生成高精度影像
