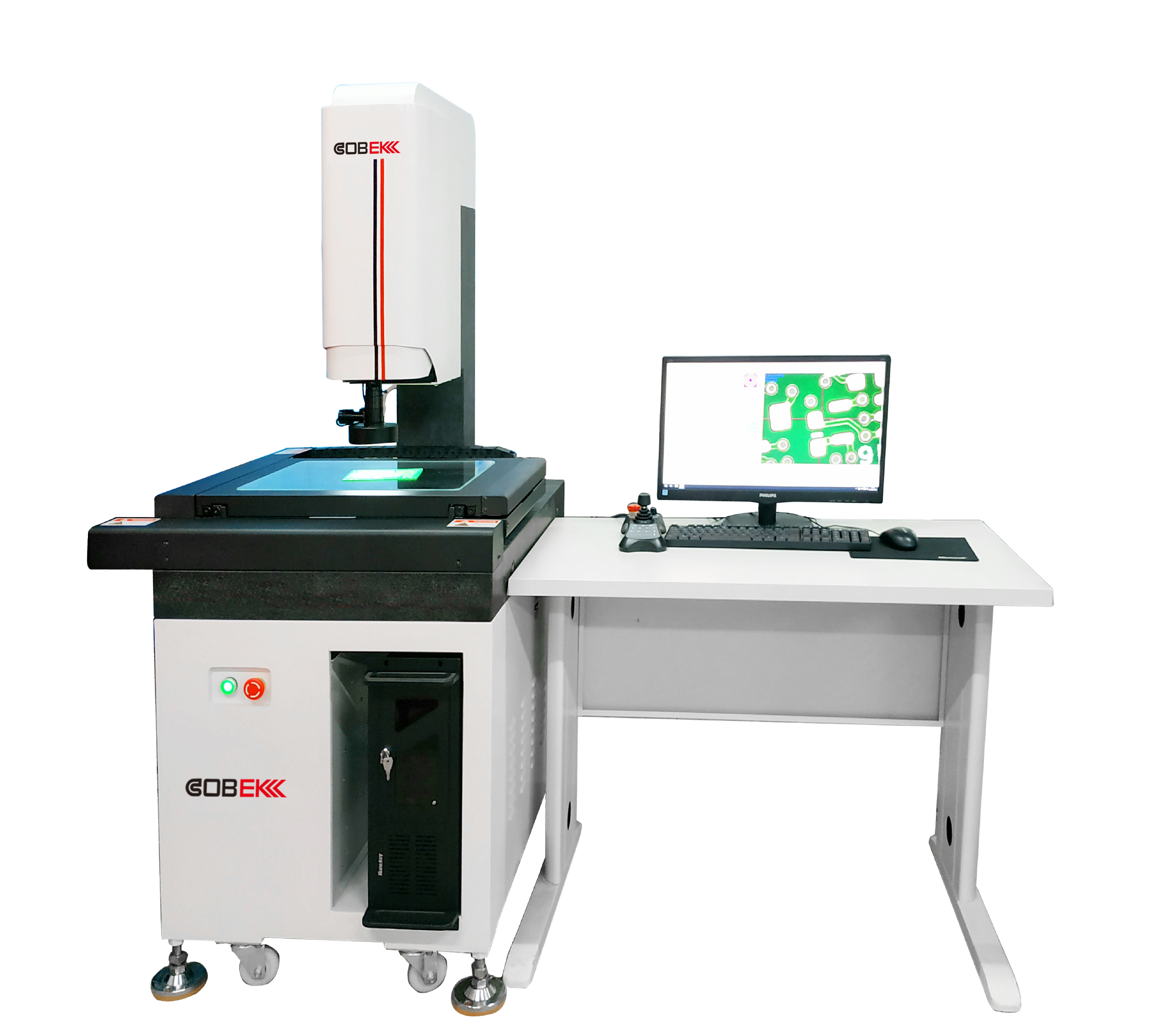

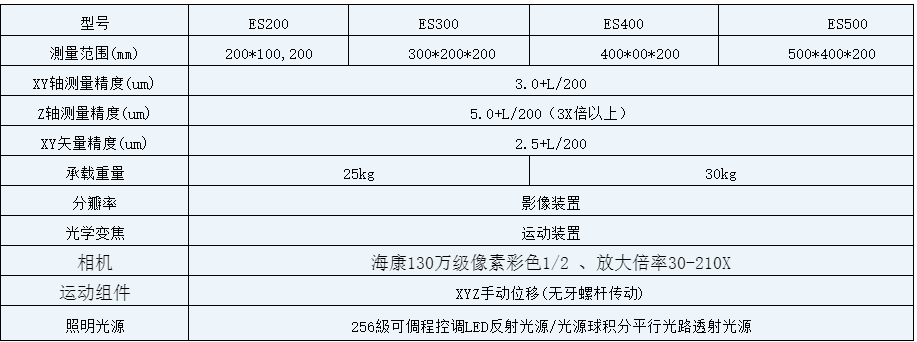

手动机ES系列：

ES系列手动影像测量仪

•是一款制造业优先选择的设备，完美代替了以往 的检测手段，解决了卡尺、投影仪、高度仪等检 测设备的缺陷，并提高了测屋效率。

该仪器以二维坐标测国为主，包括点、线、圆、

•圆弧、矩形等几何元素和零件的长度、角度、轮

廓外形、表面形状等。也可做三维辅助测量，如 台阶的高度、孔深度、面的平面度等。广泛用于 机械、电子、仪表、塑胶、五金等行业。

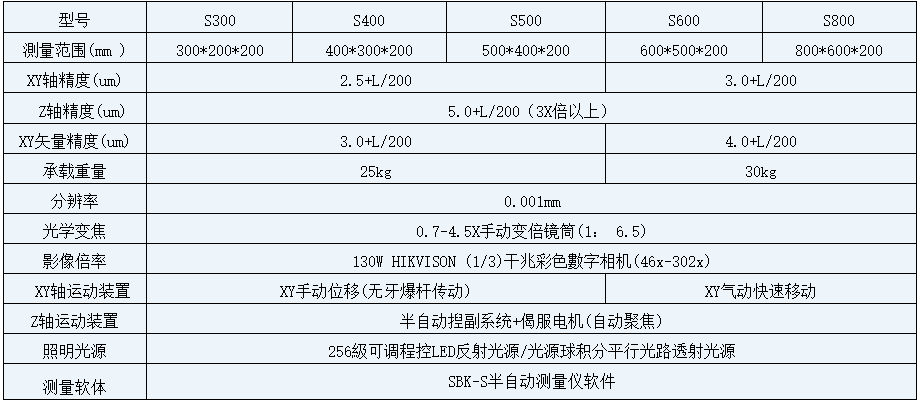

半自动S系列

S系列影像系统定位在自动测量与手动测量仪器之间，并成为两种仪器之间的桥梁。

• S系列采用定格定倍卡位式变焦镜头(1:6.5光 学系统)，线性补偿特性(光学与平台)，自 动聚焦功能，先进的光源，以及测量程式兼容 性等特色使影像系统成为它这一级别的仪器中 最先进的测员仪器。

•该设备Z轴采用先进的伺服电机驱动，XY采用无 牙螺母零磨损装置，保证仪器的使用寿命，并且 可选配气动无牙螺母装置提升人员操作效率。通 多十多年的不断改进升级，该设备广泛应用于锂 电行业、电路板行业、扳金行业、背光光电行 业，同时也得到各行各业的认可。

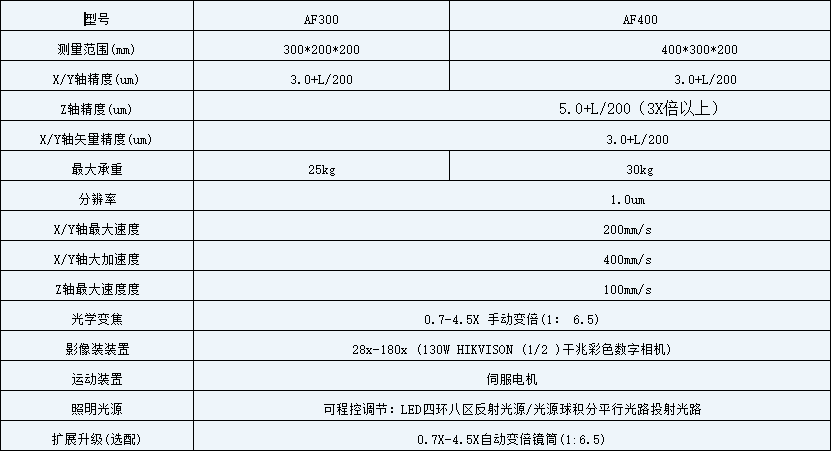

全自动影像测量仪小尺寸-AF系列

选择理由:

•实现全自动批星测量需求，代替原有手动测最机。

•解决测量效率、人工测量误差大及重复测量的问题。

•解决待测产品种类多、数量大的问题，实现测是程序储存、离线编程；下一产品只需调用程序即可自动测量。 •通用型测量软件，解决测量一致性需求。

•防错位V型导轨、精密滚珠丝杆，仪器可靠稳定，长久使用。

产品特点：

1、 搭载高分辨率工业相机

2、 搭载高抗干扰性封闭式光栅尺

3、 搭载全闭环定位运动系统

4、 搭载防错位高精密度V型导轨

5、 软件终身免费升级

全自动影像测量仪AF系列是索必克针对中小尺寸工件精密测量需求设计的全尺寸检测设备。

AF系列搭载1:8高分辨率同轴光光学系统，可全面确保精密工件加工工艺的二维尺寸，根据不同产品的工艺需 求搭配不同的软硬件可满足钟表配件、眼镜配件、五金配件、汽车配件、手机配件、塑胶冲压制品等产品测量，可实现高效批量测量、减轻入员工作员、提高检测效率

全自动影像测量仪-A系列

选择的理由

•配置1：8物方远心镜筒，与LA系列光学系统同一 设计理念及工艺，与NAVITAR高端镜筒媲美， 后期维护成本极低。

•采用全花岗石结构，固定桥式，移动工作台结 构，精密滚珠丝杆，减少阿贝误差，与海克斯康 OPTIV系列、蔡司OINSPECT同等设计。

应用范围广泛，实用性强

广泛的应用于：汽车电子、手机零部件、精密机械加工、金属加工件、塑料件、液晶面板和相关元器件配合提供复合式测呈方案。

•尺寸很小的方槽及小孔，使用光学测头就很容易测 坦通孔和表面轮廊。

•使用接触測头指定坐标位賞点，评价平面度和测 屋侧面内孔尺寸。

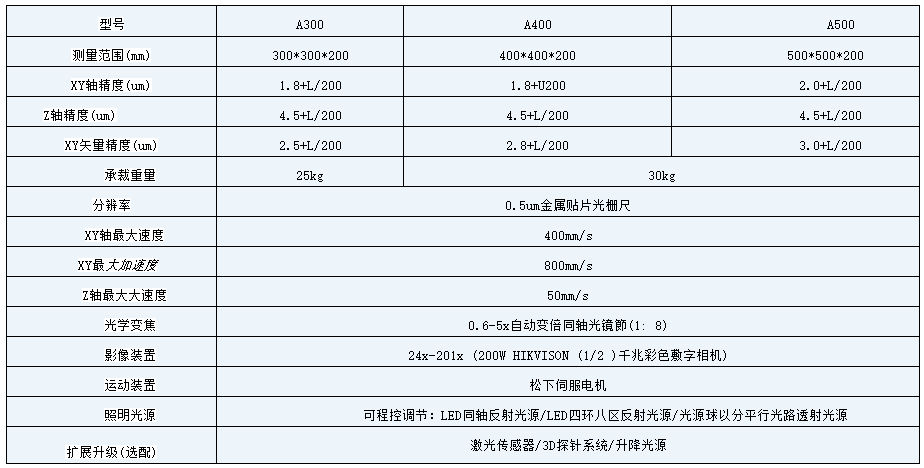

规格参数：

全自动影像测量仪高精度・LA系列

一款高精度的测量仪器，强有力的LED环形照明

标准倍率光学变焦头配有双层8方向LED环形 照明，内环固定不动，外环可升降，与普通照明相 比，它可以让您看清更多的边界。

配备高精度、高倍率的精密光学设计

采用1:13物方远心同融光鏡筒，优良的消畸变设计，充分保证视窗内各处尺寸测量的准确性，物方 分辨率达1um以下，支持2/3靶面相机，相同倍率可 得到更大视野，检測效率提升90%以上，全新结构 设计和工艺优化，镜头使用寿命提升到200%,同等 光学测量机上面，放大倍率提高100%,实现任意产 品的轻松测量。

•全新高精度设计，空间测量高度300mm 釆用全花岗石结构，固定桥式，移动工作 台结构，精密滚珠丝杆，中央直线电机驱动有效减少阿贝误差情况下提升了设备 的高速性、静音性、平稳性、实现高精度测量。

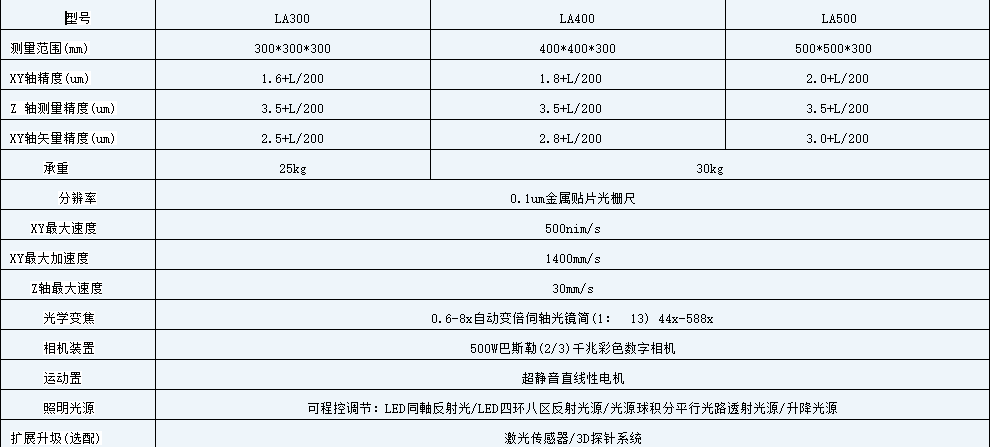

规格参数:
