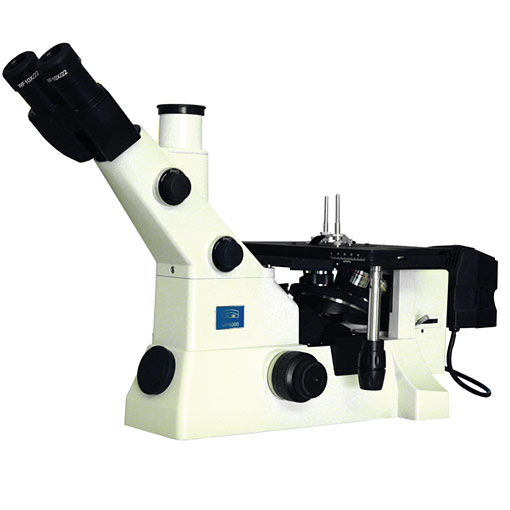

MR5000数码一体化金相数码显微镜

※科研级倒置金相显微镜，功能齐全，操作方便；涵盖明场、暗场、偏光、DIC等显微分析方法；各控件布局合理，切换简单易行；同时配置了两个数码端口，满足不同的数码拍照需求。

1.无限远光学系统，放大倍数50X-1000X。

2.10X/22大视野目镜，方便寻找目标，视度可调±5；另配一只10X/20侧微目镜，便于显微测量

3.三目观察筒， 双目为铰链式：倾斜45°，可360°旋转，双视度可调±5，双目瞳距：48~75 mm，分光比：观察80% 摄影20%，同时具有摄影、摄像功能，满足教学要求。

※4.双数码端口设计，其中一个端口用于快速实时成像，另一个用于视频记录。两个控制旋钮，可以轻松实现100/0、0/100、80/20光能量分配方式的切换，研究人员可以为特定的标本选择合适的数码出口。一个旋钮控制视频数码出口，可获取20%的能量；另一个旋钮控制拍照数码出口，可获取100%的能量，方便不同的标本需求。

※5.标准柯勒照明设计：12V50W卤素灯，预置中心、中心可调，亮度连续可调；内置绿、蓝、黄、灰滤色片和磨砂玻璃，拨轮切换，其中蓝色绿色片为多层膜式色温片，使目视效果等同日光效果；可变孔径光栏，便于匹配不同的物镜及不同的观察需求；可变视场光栏，可实现只”聚焦目标“区域，显微影像更为卓越，并可有效消除杂散光；

6.复眼照明，可进一步提高低倍率（特别是5倍）下照明的均匀性，其可移出光路；

※7.无限远长工作距离平场消色差物镜（明暗场通用）：5X/0.12/WD:10，10X/0.25/WD:10，20X/0.4/WD:5，50X/0.75/WD:1.3  100X/.9/WD:0.7(干镜)。

8.物镜转换器：五孔物镜转换器。

9.粗微调：共轴粗微调，采用三角导轨滚柱交叉导向机构.两侧都有粗微调焦旋钮，带上限位及松紧调节环，粗调范围：向上1 mm，向下7 mm，微调最小格值：2 μm。

※10.矩形双层平台：面积：226×178 mm，行程为40mm×40mm，以右手控制，游标刻度为0.1mm。

※11.具有起偏、检偏、暗场功能，可升级实现微分干涉观察功能，微分干涉有5X、10X、20X、50X、100X。

12.数字摄像头（1600万像素）

1）光电传感器参数：科学CMOS光电传感器，靶面尺寸1/2.33’；最大分辨率4608×3456 ,有效像素1600万；逐行扫描方式，性噪比40.5db；灵敏度1.0V/lux_sec550nm；光谱响应400nm-1000nm;曝光时间0.05-110ms；动态范围67.4db；USB3.0接口供电

2）采集软件参数：手动，自动曝光（自动曝光目标值可调）；手动/一次白平衡 （一次白平衡默认基色是LED光源的白色）；视频格式选择24608x3456, 2304x1728, 1600x1200, 1028x960；支持Directshow ；支持twain；高速USB3.0接口；精确的图像还原性，色彩丰富，逼真；持色差，亮度，对比度，饱和度，伽码值等后期图像增强功能；支持多组参数保存功能；支持JPG,BMP格式图像捕捉。

3）操作系统：支持Windows XP/Vista 32bit /Windows 7/ Windows 2000/Windows 8/Windows 10。

MR5000型倒置金相显微镜配置清单

金相分析软件专业版介绍（附模块清单）

——金相图像分析

金相图像分析软件是图像分析系统在黑色金属金相检测领域的实际应用，综合我公司在金相分析领域多年的应用经验和技术积累，以及显微光学设计人员以及多名资深金相应用专家的心血，它结合最新的图像处理分析技术、网络技术、软件技术以及新兴光电子产品，采用Intel公司的图像处理引擎，模块化框架设计，具备非常丰富的处理、测量功能和易于操作的界面，而且该软件作为运载金相应用经验的平台，适用面非常广泛，既提供了“一键式”操作，让金相检验经验不足的人员可以借助资深金相检验专家的经验得到准确地测量评级结果，也可以根据使用人员的经验和要求，自行定制处理条件和测量步骤。可广泛应用于机械、冶金、石油、化工、地质、汽车、电力等领域。

系统特点

 采用Intel公司基于Pentium系列处理器优化的图像处理引擎，同时结合模式识别、神经网络、小波与分形等方面的先进算法，实现了黑白图像的自动分割和彩色图像的自动聚类分析，具有先进的图像处理与识别功能，测量准确。

 真彩色图像处理分析，完全兼容黑白图像，信息更为丰富。充分利用计算机系统资源，采集速度更快，更为稳定。

 平台化软件的设计思想，随着操作人员的不断使用，试样素材的不断累积、分类以及使用经验的积累，软件具备了更多的内在价值。

 图像、操作界面集中于一个显示器，操作更为方便，而且利用计算机显示器显示图像，刷新率更高，图像更细腻，解决视频显示器固有的闪烁问题

 软件、硬件配置灵活，可以根据用户需要，量体裁衣

 图像来源支持摄像机、数码相机、扫描仪以及网络图像等

 配合电动扫描平台可以实现全自动多视场测量

 按照GB等国内国际标准进行测量评级，检测结果权威可靠。

  操作简便，按照出厂设置可以“一键式”操作，也可以自行定制处理参数，测量过程，并且这些设置可以独立保存，因而金相检测人员的知识和经验可以保存和共享。

  提供丰富的工具软件，如图片库管理软件，图文报告定制软件，景深融合软件等。

  提供图文报告，报告格式可以定制，所有报告内容可以以专用格式或者Word，Excel等通用文件格式存储，报告中图片可以为实际倍率大小。

基本功能

 球墨铸铁测量评级软件

参照标准： GB9441-88

分析内容：石墨大小评级，石墨球化率评级，铁素体、珠光体数量，磷共晶数量以及渗碳体数量。

 灰铸铁测量评级软件

参照标准：GB7216-87

分析内容：石墨长度、石墨分布、珠光体数量、碳化物数量、磷共晶数量。

蠕铁测量评级系统

参照标准：CB1030-83

分析内容：蠕化率、铁素体含量、珠光体数量、碳化物数量、磷共晶数量。

 金属平均晶粒度

参照标准：GB/T6394-2002

分析内容：单晶晶粒度、双晶晶粒度

脱碳层深度测定

参照标准：GB-T224-1987

分析内容：脱碳层的深度

渗碳层深度测定

参照标准：GB11354-89

分析内容：渗碳层深度的测定

 非金属夹杂物评定

参照标准：GB/T10561-2005

 多相金属材料分析

分析内容：各种组织含量的测量

 a相含量的评定

参照标准：GB T 13305-1991

分析内容：相含量的评定

 通用图像分析系统

分析内容：常规的形态学参数（长度、面积、周长等）

 图片管理（精确打印）软件

图片采集、定制图文报表输出（格式按照用户要求定制，报告中图片可以定倍率输出）、实际倍率图片输出、图片管理、图片定倍比对（便于比照评级，其标准可以为任意金相标准图谱）、简单测量、图片标注。

部分《金相检验软件系统》模块清单
